顺磁性氧分析仪测试中空玻璃内惰性气体氩气含量

2026/04/16 15:59 I 阅读：10

顺磁性氧分析仪测试中空玻璃内惰性气体氩气含量

随着国家对建筑节能要求的提高，中空玻璃作为节能的玻璃制品，广泛应用于建筑节能领域。惰性气体含量对中空玻璃节能性能有直接影响，气体含量的要求已被列入中空玻璃国家标准GB/T11944-2012，使得中空玻璃惰性气体含量的测试方法尤其重要。

《建筑玻璃与工业玻璃》2009年 第11期摘要：中空玻璃充入惰性气体，有助于改善中空玻璃的传热系数，提高中空玻璃的节能效果。但是，由于充的惰性气体，尤其是氩气，无色、无味、无毒，因此，必须借助于仪器对充气中空玻璃的浓度进行检测分析，包括两个方面，一是充气中空玻璃的初始浓度，二是充气中空玻璃的密封寿命，亦即惰性气体的保持能力。因此，用于此目的的仪器必须同时具备非常好的精度、实用性、重复性和自我判断校准能力。在选择中空玻璃惰性气体分析仪时，首先应注意把握仪器的精度。

国标规定充气中空玻璃的初始气体含量应≥85%（V/V），充气中空玻璃经密封耐久性能试验后的气体含量应≥80%（V/V）。

顺磁性氧分析仪测试中空玻璃内氩气含量的方法;包括步骤如下:

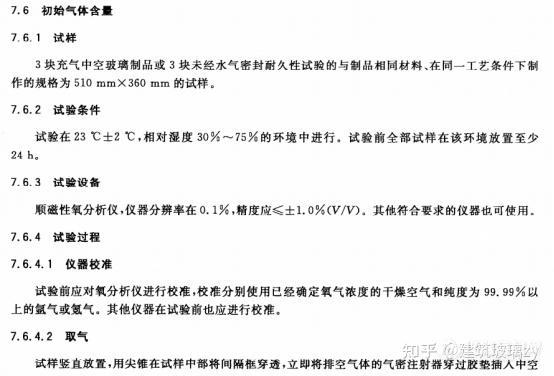

1)将充有氩气的中空玻璃待测样品在测试环境下水平放置≥24小时,将待测样品的中空玻璃任一侧边表面对角线的交汇处设为取气点;

将顺磁性氧分析仪预热15分钟后,取空气和标准氩气分别注入至该顺磁性氧分析仪中对其进行自校准;

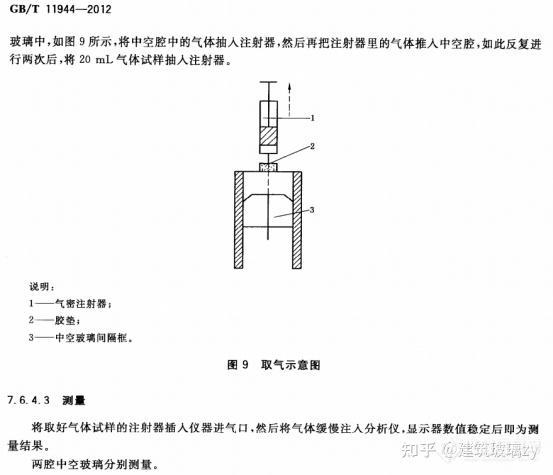

通过步骤1)的取气点获取待测样品中的氩气;

对步骤3)获取的待测样品中的氩气进行测试;测试环境的温度为15～25℃,相对湿度为30%～80%.该方法直接取气,直接注入仪器内测试,其结果准确,避免了间接测试结果不准确;操作简便,测试效率高;对中空玻璃中充入氩气含量的高低无限制,适用条件宽松,益于推广实施.

西安诺科仪器有限责任公司研发NK-160ZK型中空玻璃惰性气体分析仪是一款采用进口高性能顺磁氧传感器和新型微机技术相结合研发的智能化工业级气体分析仪。仪器适用于各种非防爆场合下使用，可分析监测中空玻璃初始气体（氩气、氪）的浓度含量。仪器符合国标GB/T11944-2012《中空玻璃》标准。典型应用领域：玻璃生产企业、第三方计量检测单位
